TSU/STSU

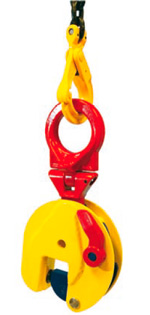

TSU/STSU
  • Para elevación y transporte de todos tipo de placas y estruchlras desde todas las posiciones (horizontal, vertical y lateral).
  • Elevación con anilla articulada.
  • Las pinzas TSU / STSU están equipadas con un mecanismo de seguridad, ello pennite que la carga no se deslice cuando se aplica la fuerza de elevación y cuando la carga desciende.
  • La pinza se bloquea tanto en posición -abierta- como en -cerrada-.
  • La fuerza de elevación y la apertura de la mordaza están claramente grabadas en el cuerpo.
  • Las pinzas modelo STSU disponen de una apertura más amplia de la mordaza.

Elevación y transporte de todos tipo de placas y estructuras

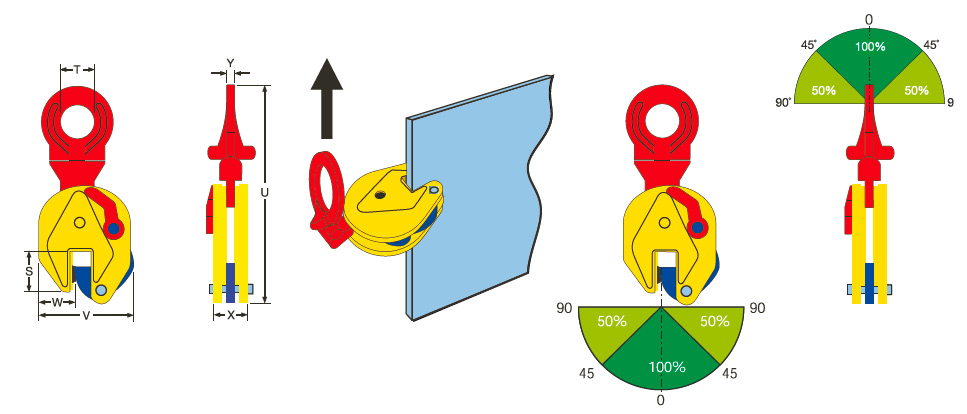

Número de Referencia Tipo Capacidad (Kg) Apertura de la
moraaza (R) (mm)		 Dimensiones en mm Peso en Kg
S T U V W X Y
54A070075A 0.75 TSU 750 0-13 47 30 203 100 35 37 10 1,7
54A070100A 1 TSU 1000 0-18 55 50 295 125 38 47 14 3,5
54A080100A 1 TSEU 1000 0-25 55 50 295 142 38 47 14 3,9
54A070150A 1.5 TSU 1500 0-20 80 70 370 165 55 56 16 7,2
54A080200A 2 TSEU 2000 0-35 80 70 370 185 55 56 16 7,3
54A080300A 3 TSEU 3000 0-35 80 70 370 185 55 56 16 7,5
54A070450A 4.5 TSU 4500 0-25 85 70 430 200 60 77 20 15,6
54A080450A 4.5 TSEU 4500 0-45 85 70 430 230 60 77 20 16,7
54A070600A 6 TSU 6000 0-32 114 78 527 225 78 78 32 21
54A070750A 7.5 TSU 7500 0-40 112 78 565 245 76 86 32 26
54A080750A 7.5 TSEU 7500 0-55 112 78 565 267 70 86 32 30
54A070900A 9 TSU 9000 0-55 112 78 565 267 70 86 45 32
54A071200A 12 TSU 12000 0-52 148 85 650 295 100 94 48 45
54A071500A 15 TSU 15000 0-76 159 85 765 373 136 106 48 75
54A071700A 17 TSU 17000 0-76 159 85 765 373 136 106 48 77
54A072000A 20 TSU 20000 0-80 195 100 900 465 150 140 71 145
54A072500A 25 TSU 25000 0-85 195 100 900 465 150 140 71 148
54A073000A 30 TSU 30000 0-90 195 100 900 465 145 140 71 150

54A090600A 6 STSU 6000 40-90 115 75 527 275 70 78 20 32
54A090750A 7.5 STSU 7500 50-100 110 75 565 315 70 82 20 28
54A090900A 9 STSU 9000 50-100 110 75 565 315 70 82 20 28
54A091200A 12 STSU 12000 50-100 153 86 650 345 100 94 44 45
54A091500A 15 STSU 15000 80-150 175 86 765 450 136 106 50 80
54A092000A 20 STSU 20000 80-150 185 100 900 640 153 140 66 150
54A092500A 25 STSU 25000 80-150 185 100 900 640 153 140 66 150
54A093000A 30 STSU 30000 80-150 185 100 900 640 153 155 62,5 155
