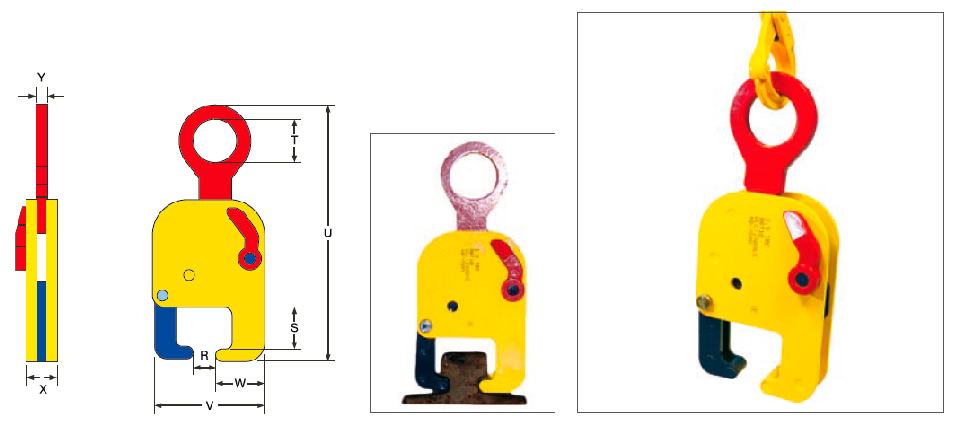

- Para transporte vertical de railes de tren.
- La pinza TRC está equipada con un mecanismo de seguridad, asegurando que la carga no se deslice durante la elevación y cuando la carga desciende.
- La pinza se bloquea en posición abierta y cerrada.
- Otras capacidades o dimensiones bajo demanda.
| Número de Referencia | Tipo | Capacidad (Kg) | Apertura de la mordaza (R) (mm) |
Dimensiones en mm | Peso en Kg | ||||||
| B | C | D | E | F | G | H | |||||
| 54E050150A | TRC | 1500 | 40 - 75 | 63 | 65 | 390 | 170 | 70 | 48 | 16 | 8 |

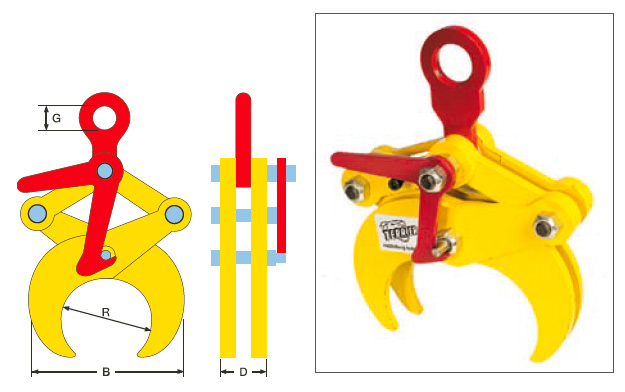

TTL
Para elevación vertical de tubos, paquetes de tubos y material sólido redondo
| Número de Referencia | Tipo | Capacidad (Kg) | Apertura de la mordaza (R) (mm) |
Dimensiones en mm | Peso en Kg | ||
| B max | D | G | |||||
| 54E060050A | 0.5 TTL | 500 | 48,3 - 114,3 | 215 | 47 | 42 | 5 |
| 54E060100A | 1 TTL | 1000 | 114.3 - 219,1 | 345 | 51 | 42 | 9 |
| 54E060200A | 2 TTL | 2000 | 219,1 - 368 | 610 | 60 | 65 | 31 |
| 54E060300A | 3 TTL | 3000 | 368 -508 | 720 | 60 | 65 | 40 |

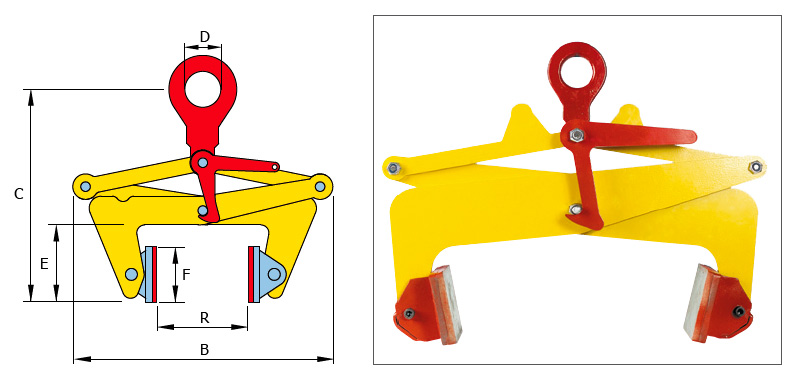

TBLC
- Para elevación vertical y transporte sin que se produzcan marcas. Productos con lados paralelos de varios materiales como acero, madera, plástico, cemento, mármol, etc.
- La pinza se bloquea en posición abierta. Para realizar la elevación, el operador debe activar la palanca y mantenerlo hacia arriba mientras el ojo de elevación está haciendo fuerza hacia arriba. Cuando depositamos la carga, la pinza automáticamente se bloquea abierta.
- Las almohadillas incorporan un recubrimiento de plástico especial para evitar dañar la carga.
| Número de Referencia | Tipo | Capacidad (Kg) | Apertura de la mordaza (A) (mm) |
Dimensiones en mm | Peso en Kg | |||||
| B min-max | C min-max | D | E min-max | F | G | |||||
| 54.E.07.0050.A | 0,5 TBLC | 500 | 30-110 | 215 | 47 | 42 | 100 | 70*80 | 15 | 7 |
| 54.E.07.0100.A | 1 TBLC | 1000 | 100-230 | 345 | 51 | 42 | 140 | 100*120 | 17 | 12 |
| 54.E.07.0200.A | 2 TBLC | 2000 | 220-360 | 610 | 60 | 65 | 170 | 100*120 | 17 | 18 |
| 54.E.07.0300.A | 3 TLC | 3000 | 350-500 | 720 | 60 | 65 | 200 | 100*120 | 20 | 32 |
