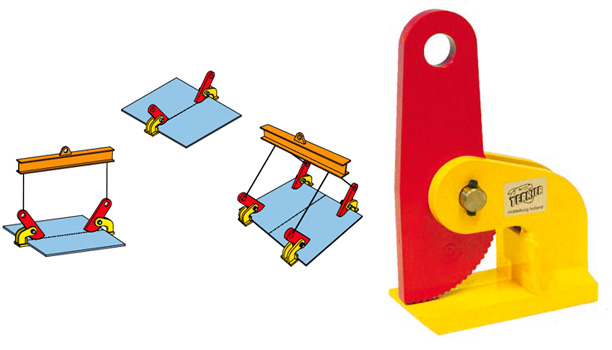

- Para elevación y el transporte horizontal de placas de acero.
- Forma compacta y relativamente ligera, con una alta capacidad de elevación.
- Las pinzas terrier FHX/FHSX deben siempre ser utilizadas por parejas (uso múltiple).
- La capacidad de elevación y la apertura de la mordaza están grabadas en el cuerpo de la pinza.
- La FHS dispone de una apertura de mordaza mayor.
Número de Referencia | Tipo | Capacidad (Kg) | Apertura de la mordaza (R) (mm) |

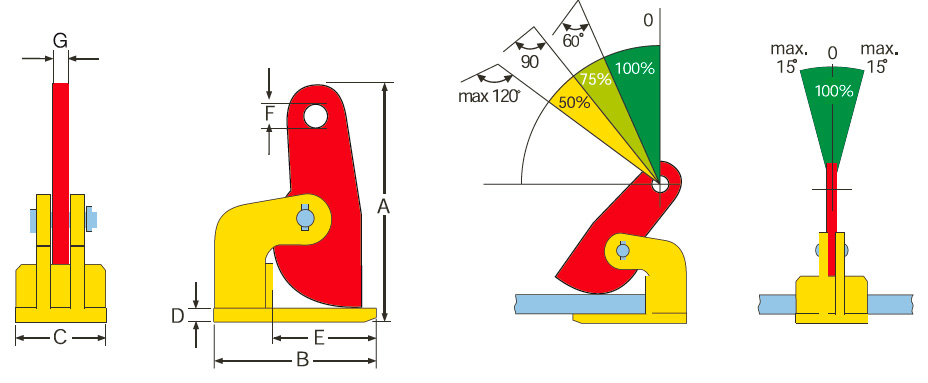

Dimensiones en mm | Peso en Kg | ||||||
A | B | C | D | E | F | G | |||||
54B010100A | 1 FHX | 1000 | 0 - 35 | 193 | 140 | 68 | 10 | 100 | 25 | 15 | 2,6 |
54B010200A | 2 FHX | 2000 | 0 - 60 | 290 | 180 | 80 | 20 | 115 | 30,5 | 15 | 7,7 |
54B010300A | 3 FHX | 3000 | 0 - 60 | 293 | 220 | 90 | 20 | 140 | 30,5 | 20 | 11,4 |
54B010400A | 4 FHX | 4000 | 0 - 60 | 295 | 220 | 100 | 25 | 135 | 30,5 | 30 | 13 |
54B010600A | 6 FHX | 6000 | 0 - 60 | 330 | 225 | 120 | 30 | 130 | 30,5 | 30 | 13 |
54B010800A | 8 FHX | 8000 | 0 - 60 | 330 | 225 | 120 | 30 | 130 | 30,5 | 30 | 18 |
54B010800A | 10 FHX | 10000 | 0 - 60 | 330 | 225 | 120 | 30 | 130 | 30,4 | 30 | 20 |
54B011200A | 12 FHX | 12000 | 0 - 60 | 330 | 225 | 120 | 30 | 130 | 30,5 | 30 | 21 |
54B020200A | 2 FHSX | 2000 | 0 -100 | 380 | 180 | 80 | 20 | 115 | 30,5 | 15 | 9 |
54B020300A | 3 FHSX | 3000 | 0 -100 | 400 | 220 | 90 | 20 | 140 | 30,5 | 15 | 14 |
54B020400A | 4 FHSX | 4000 | 0 -100 | 410 | 220 | 100 | 25 | 135 | 30,5 | 20 | 16 |
54B020600A | 6 FHSX | 6000 | 0 -100 | 425 | 225 | 120 | 30 | 130 | 30,5 | 30 | 22 |
54B020800A | 8 FHSX | 8000 | 0 -100 | 425 | 225 | 120 | 30 | 130 | 30,5 | 30 | 22 |
54B021000A | 10 FHSX | 10000 | 0 -100 | 425 | 225 | 120 | 30 | 130 | 30,5 | 30 | 22 |
54B021200A | 12 FHSX | 12000 | 0 -100 | 425 | 225 | 120 | 30 | 130 | 30,4 | 30 | 22 |
54B021500A | 15 FHSX | 15000 | 0 -150 | 665 | 350 | 140 | 30 | 240 | 45 | 30 | 50 |
