Garras Especiales

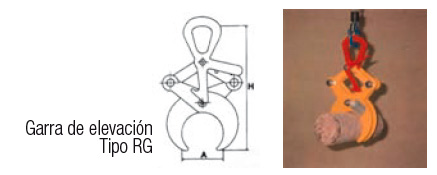

GARRA DE ELEVACIÓN TIPO RG PARA PIEZAS CILÍNDRICAS

  • Para transporte y elevación de materiales cilíndricos.
  • Preferiblemente usar en parejas con un balancín.



Ref. RG C.M.U.
Kg		 A
mm		 H max
mm		 Anilla
h x b mm		 Peso Kg
RG 05 500 50 - 100 395 65 x 55 4
RG 1 1000 100 - 200 532 65 x 55 11
RG 2 2000 200 - 350 781 80 x 65 27
RG 3 3000 250 - 450 1065 80 x 65 53

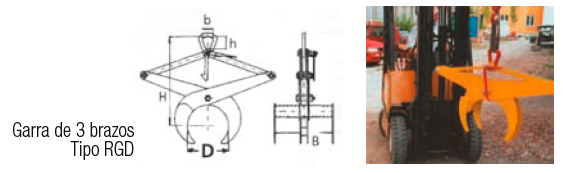

GARRA DE ELEVACIÓN TIPO RGD PARA PIEZAS CILÍNDRICAS

  • Para transporte y elevación de materiales redondos.
  • Preferiblemente usar en parejas con un balancín.



Ref. RG C.M.U.
Kg		 D
mm		 B
mm		 H max
mm		 Anilla
h x b mm		 Peso
Kg
RGD 0,5 500 35 - 200 300 750 65x55 15
RGD 1 1000 35 - 200 300 920 60x50 30
RGD 1,5 1500 80 - 300 150 1200 80x65 4S
RGD 3 3000 80 - 300 150 1350 90x75 75
RGD 4 4000 200 - 600 170 2100 90x75 220

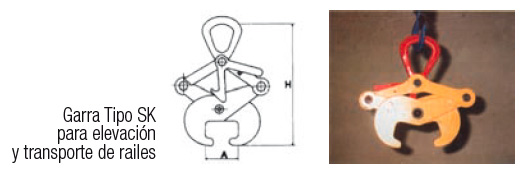

GARRA TIPO SK PARA ELEVACIÓN Y TRANSPORTE DE RAILES

  • Adaptable a las medidas de los railes más comunes.
  • Preferiblemente usar en parejas con un balancín.



Ref. SK C.M.U.
Kg		 Tipo de rail A
mm		 H max
mm		 Anilla
h x b mm		 Peso
Kg
5K 1 1000 55·533 20 - 58 350 60 x 50 7
5K 2 2000 541·554 67 - 72 375 80 x 65 11



GARRA TIPO PG PARA ELEVACIÓN Y TRANSPORTE DE PERFILES

  • Para transporte de perfiles.
  • Preferiblemente usar en parejas con un balancín
Ref. SK C.M.U.
Kg		 A
mm		 H max
mm		 Anilla
h x b mm		 Peso
Kg
PG1 1000 0 - 300 595 60 x 50 8
PG2 2000 0 - 300 625 80 x 65 10
PG3 3000 0 - 300 705 90 x 75 18
PG4 4000 0 - 300 655 90 x 75 20
PG5 5000 220 - 310 695 150 x 80 32
PG10 10000 220 - 310 900 180 x 100 58
PG20 20000 220 - 310 900 270 x 150 130

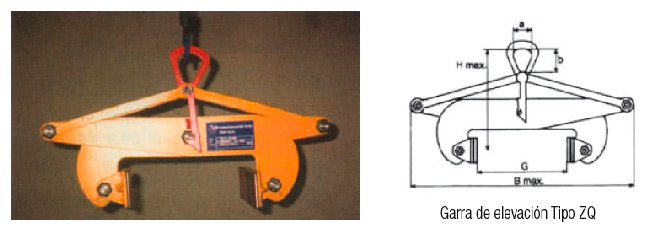

GARRA DE ELEVACIÓN TIPO ZQ PARA DIFERENTES APLICACIONES

  • Para elevación y transporte de diferentes piezas.
  • Fácil manejo.

Ref.
ZG		 C.M.U.
Kg		 B
mm		 G
mm		 H max
mm		 a
mm		 b
mm		 Peso
Kg
ZQ 05/100 500 600 0-100 ~500 55 65 10
ZQ 05/250 500 640 100-250 ~600 55 65 15
ZQ 05/500 500 1000 200-500 ~1000 55 65 20
ZQ 05/800 500 1310 500-800 ~1150 55 65 36
ZQ 05/1000 500 2430 700-1000 ~1350 55 65 55
ZQ 1/200 1000 800 0-200 ~800 65 80 26
ZQ 1/500 1000 1000 200-500 ~1100 65 80 40
ZQ 1/800 1000 1320 500-800 ~1150 65 80 58
ZQ 1/1000 1000 1650 700-1000 ~1250 65 80 85
ZQ 2/500 2000 09-ene 200-500 ~900 65 80 78
ZQ 2/800 2000 1570 500-800 ~1100 65 80 92
ZQ 2/1000 2000 1970 700-1000 ~1250 65 80 105

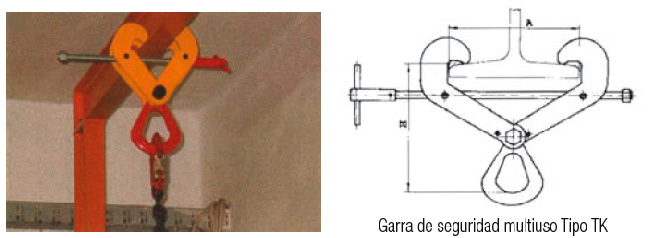

GARRA DE SEGURIDAD MULTIUSO TIPO TK PARA PERFILES

  • Fijación simple y segura.
  • ideal para colocación de polipastos.



Ref.
TK		 C.M.U.
Kg		 A
mm		 H
mm		 Anilla
h x b mm		 Peso
Kg
TK 1 1000 60-200 205 60x50 7
TK 2 2000 60-200 205 60x50 8
TK 3 3000 60-300 300 90x75 10
TK 5 5000 100-390 340 90x75 13
TK 10 10000 100-390 365 110x85 20

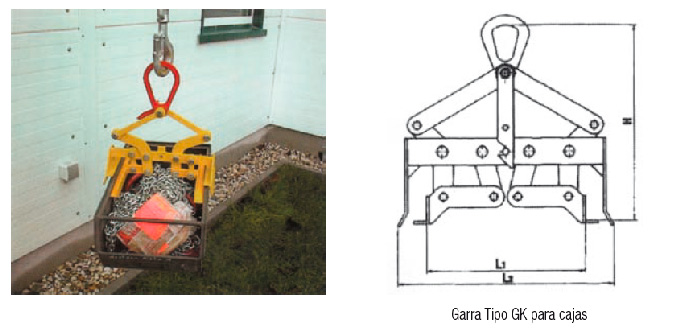

GARRA TIPO GK PARA CAJAS

  • Para elevación de cajas con medidas normalizadas.
  • Fácil manejo.

Ref.
GK		 C.M.U.
Kg		 A
mm		 H
mm		 Anilla
h x b mm		 Peso
Kg
GK 01 100 300 355 120 x 80 6
GK 02 150 450 530 120 x 80 10

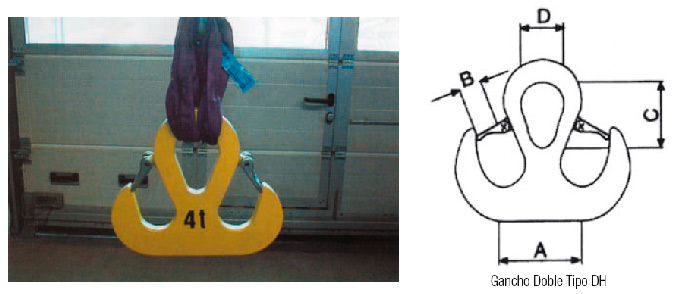

GANCHO DOBLE TIPO DH PARA SUSPENSIÓN DE MULTI-RAMALES

  • Para elevación de cajas con medidas normalizadas.
  • Fácil manejo.

Ref.
DH		 C.M.U.
Kg		 A
mm		 B
mm		 C
mm		 D
mm		 Peso
Kg
DH 1,5 1500 120 35 80 60 5
DH 4 4000 150 45 120 80 8
DH 6 6000 200 68 150 100 15
