- Gancho giratorio forjado con tratamiento térmico, con lengüeta de seguridad y código de identificación.
- Se puede suministrar con bujes de bronze o cojinetes.
- Su diseño previene de sobrecargas. Las clavijas de repuesto se pueden cambiar sin quitar la carga.
- Su apertura permite un rápido posicionamiento.
- Permite un bloqueo seguro pivotando el gancho en la dirección de la tracción.
- La ranura y la polea están fabricadas en aleación de acero mecanizado de alta calidad.
- Se pueden utilizar con cable de acero y cuerda de fibra.
- De acuerdo con la Normativa Europea EN 13157:2003 y la Directiva de Maquinaria 98/37/EC.

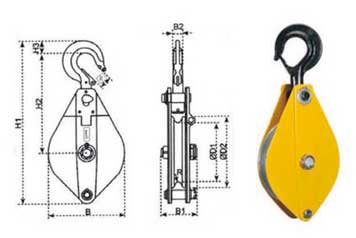

| Codigo de producto | Carga de trabajo, Ton |
Diámetro mm | Dimensiones, mm | Peso Kg. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | B1 | B2 | H1 | H2 | H3 | D1 | D2 | R | ||||
| HPB05 | 0,5 | 5 | 20 | 95 | 62 | 16 | 260 | 190 | 20 | 75 | 88 | 3 | 2,0 |
| HPB10 | 1,0 | 7 | 23 | 118 | 76 | 17 | 305 | 200 | 23 | 85 | 105 | 4 | 3,3 |
| HPB20 | 2,0 | 13 | 27 | 119 | 92 | 24 | 425 | 263 | 30 | 150 | 190 | 7 | 8,9 |
| HPB32 | 3,2 | 15 | 31 | 230 | 108 | 28 | 496 | 295 | 40 | 180 | 220 | 9 | 15,5 |
| HPB64 | 6,4 | 18 | 42 | 270 | 116 | 35 | 655 | 375 | 47 | 210 | 260 | 10 | 26,5 |

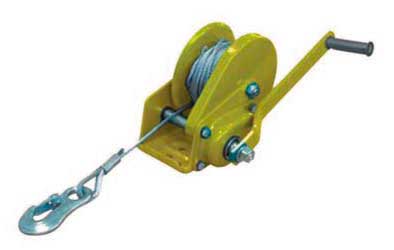

TORNOS "BHW" , "SF", "HW"
- La solución más efectiva para la tracción y elevación de cargas.
- Su freno de acción positiva puede sostener la carga en cualquier posición.
- Freno doble de trinquete para una mayor seguridad en los modelos BhW-1800 y 2600.
- Engranajes fuertes, duraderos y electrochapados para una mayor resistencia a la corrosión. también disponible en acero inoxidable grado 304.
- Compacto de peso ligero y construcción robusta.
- Componentes metálicos para protección, incluidos.
- Acabado esmaltado al horno para una mayor protección contra la corrosión.
- Se suministra con abrazadera de sujeción al tambor.
- El modelo SF-2200 es ideal para uso en espacios confinados.
- Modelo hW-1500 , accionamiento de husillo.
| Codigo de producto | BHW-800 | BHW-1200 | BHW-1800 | BHW-2600 | SF-2200 | HW-1500 |
|---|---|---|---|---|---|---|
| Capacidad, Kg. | 370-180 | 545-270 | 820-410 | 1200-600 | 1100 | 680 |
| Fuerza manual, Kg. | 14,5 | 15 | 22 | 19 | 16 | 4,5 |
| Radio de transmisión | 4,1:1 | 4,1:1 | 5:1 | 10:1 | 22,2:1 | 41:1 |
| Diámetro del eje, mm | 40 | 50 | 70 | 80 | 60 | 48 |
| Longitud palanca, mm | 160 | 210 | 320 | 320 | 300 | 195 |
| Peso, Kg. | 1 | 3,3 | 8 | 10,3 | 13,5 | 4,9 |
| Diámetro cable, mm | 4 | 5 | 7 | 8 | 8 | 4 |
| Capacidad almacenamiento del cable , m | 36 | 23 | 24 | 18 | 35 | 23 |
