Pinzas elevación vertical

PINZAS ELEVACIÓN VERTICAL

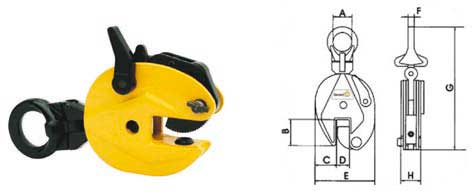

PINZAS DE ELVACIÓN / VERTICAL "PLC"

  • Adecuadas para la elevación y volteo de cargas hasta 180º.
  • Anilla de enganche con movimiento bidireccional.
  • Mayor Apertura de la mordaza.
  • Seguro de cierre tanto en posición vertical como horizontal.
  • Adaptable para superficies de dureza hasta 37 Rc (345 hB).
  • Diseño compacto y estructura de forja integral.
  • Número de serie individual . Factor de Seguridad 6:1.

Codigo de Producto Carga de
trabajo, Ton		 Prueba de carga,
Ton		 Dimensiones, mm Peso Kg.
A B C D E F G H
PLC 05 0,5 1,0 30 43 34,5 0-15 103 10 212 36 1,8
PLC 10 1,0 2,0 48 63 51 0-20 138 12 294 50 4,7
PLC 20 2,0 4,0 68 76 59 0-25 164 16 370 52 8,2
PLC 30 3,0 6,0 74 85 56 0-30 193 20 418 75 14,5
PLC 50 5,0 10,0 80 90 65 0-50 240 22 450 88 21,6
PLC 80 8,0 16,0 80 175 80 40-80 345 25 568 100 32,0



PINZAS DE ELEVACIÓN VERTICAL "VLC"

• Adecuadas para la elevación vertical de chapas y perfiles.
• Dispositivo de cierre activado durante la elevación.
• Producto de larga duración
• Marcadas en relieve
• Todas sus piezas son forjadas y con tratamiento en caliente.
• Número de serie individual con código Pi para mejor trazabilidad.
• De fácil montaje y desmontaje.
• Fabricadas según Normativa BS EN13155

Codigo de Producto Carga de
trabajo, Ton		 Apertura
mordaza		 Dimensiones, mm Peso Kg.
A B C D E F G H I J
VLC 1 1 0-22 24 32 123 46 22 274 29 142 52 12 4,5
VLC 2 2 0-32 35 42 152 50 25 302 38 188 63 14 7,0
VLC 3 3 0-36 38 48 170 58 35 360 45 203 68 19 11,0
VLC 5 5 0-50 52 54 220 62 58 458 58 236 76 20 17,2



PINZAS PARA VOLTEO CHAPAS Y PERFILES "HVC"

• Diseñadas para la elevación y volteo de chapas y perfiles de acero.
• Base con ranura para encajar los perfiles
• Fabricadas según Directiva de Maquinaria 98/37/EC y Normativa Americana
• ANSi/ASME B30.20S





Codigo de Producto carga de trabajo, por parejas, ton Apertura, mm Peso, Kg.
HVC 1 1 0-15 2,1
HVC 2 2 0-20 4,1
HVC 3 3 0-30 7,8
