| REF. | (n5) DXF |

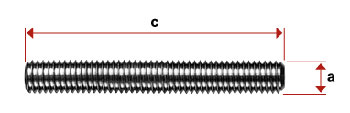

a [M] |
c [mm] |
Peso [kg/un] |
| I882-0400-030 | DXF | M4 | 30 | 0,002 |
| I882-0500-040 | DXF | M5 | 40 | 0,004 |
| I882-0500-050 | DXF | M5 | 50 | 0,005 |
| I882-0500-060 | DXF | M5 | 60 | 0,006 |
| I882-0500-080 | DXF | M5 | 80 | 0,008 |
| I882-0500-100 | DXF | M5 | 100 | 0,01 |
| I882-0600 | - | M6 | 1.000 | 0,172 |
| I882-0600-040 | DXF | M6 | 40 | 0,006 |
| I882-0600-050 | DXF | M6 | 50 | 0,008 |
| I882-0600-060 | DXF | M6 | 60 | 0,011 |
| I882-0600-080 | DXF | M6 | 80 | 0,014 |
| I882-0600-100 | DXF | M6 | 100 | 0,016 |
| I882-0600-130 | DXF | M6 | 130 | 0,022 |
| I882-0800 | - | M8 | 1.000 | 0,319 |
| I882-0800-050 | DXF | M8 | 50 | 0,015 |
| I882-0800-060 | DXF | M8 | 60 | 0,018 |
| I882-0800-080 | DXF | M8 | 80 | 0,024 |
| I882-0800-090 | DXF | M8 | 90 | 0,027 |
| I882-0800-120 | DXF | M8 | 120 | 0,036 |
| I882-1000 | - | M10 | 1.000 | 0,467 |
| I882-1000-060 | DXF | M10 | 60 | 0,028 |
| I882-1200-080 | DXF | M12 | 80 | 0,053 |
| I882-1400-080 | DXF | M14 | 80 | 0,078 |
| I882-1600-080 | DXF | M16 | 80 | 0,104 |
| I882-2000-100 | DXF | M20 | 100 | 0,205 |
Notas:
- Material AISI 316.
- Disponible también en rosca izquierda.
